TIX Uhr / TIX Clock - neue Platine

Inhalt

• Bedienungsanleitung / Software
• Neue TIX Platine
• Original TIX Uhr

Bedienungsanleitung / Software

Neue TIX Platine

Von 2005 bis 2014 wurde die Original TIX Clock vom Hersteller CubeRoot hergestellt. 2024 entwickelte ich eine neue Platine für das bestehende TIX Gehäuse in einer einmaligen Serie.

Die wesentlichen Eigenschaften der neuen Platine für die TIX Clock sind:

• Anzeige Zeit (Stunden, Minuten), Datum (Monat, Tag), Temperatur, relative Luftfeuchtigkeit, Luftqualität
• LEDs mit RGBW (rot, grün, blau, weiss)
• Farben der LEDs beliebig konfigurierbar
• Helligkeit der LED manuell oder automatisch mit Lichtsensor
• Nachtabschaltung mit definiertem Dunkel-Zeitraum
• NTP Zeitabgleich (benötigt WLAN und Internetverbindung)
• Konfiguration über integrierten Web-Server
• Sensoren für Temperatur, Luftfeuchtigkeit, und Luftqualität, MQTT Publisher
• Energieversorgung über USB-A (2 A, 5V DC, USB-Kabel im Lieferumfang enthalten, USB-Adapter nicht im Lieferumfang enthalten)
• Austausch Werkzeug Schraubenzieher, kein Löten nötig

Das folgende Video und die folgenden Bilder zeigen unten eine Original-TIX und oben die TIX mit der neuen Platine.

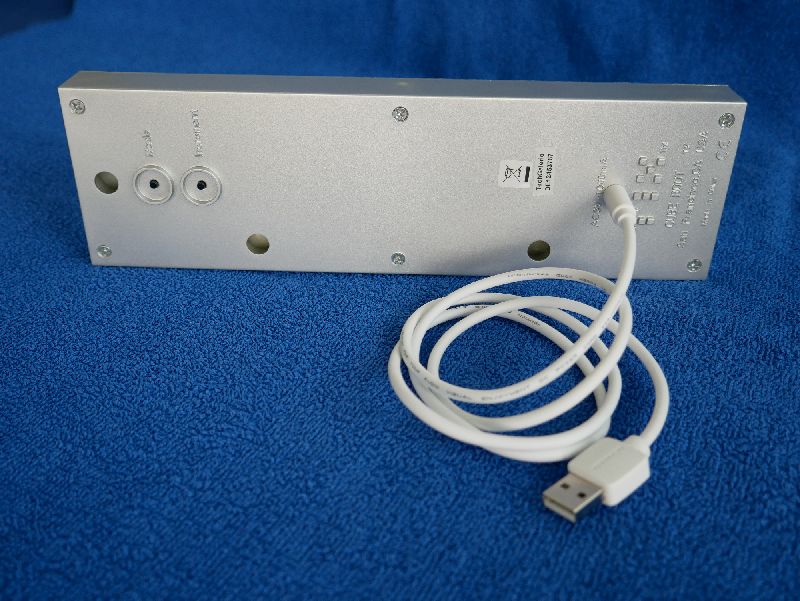

Die TIX Clock wird neu über ein USB-Kabel (Typ A) mit Energie versorgt. Das Kabel ist in den Farben schwarz und weiss, sowie in den Längen 0.5m, 1m und 1.5m verfügbar.

Ein paar Eckpunkte zur eingesetzten Technik:

• Raspberry Pi Pico 2 W
• Software in Micropython und Javascript
• Platine Eagle 7.7.0

Original TIX Uhr

Hier finden Sie Informationen zur Original TIX Uhr / TIX Clock.
